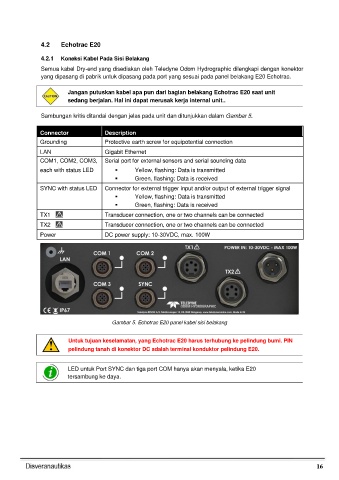

Page 16 - Echotrac E20 SBES

4.2 Echotrac E20

4.2.1 Koneksi Kabel Pada Sisi Belakang

Semua kabel Dry-end yang disediakan oleh Teledyne Odom Hydrographic dilengkapi dengan konektor
yang dipasang di pabrik untuk dipasang pada port yang sesuai pada panel belakang E20 Echotrac.

Jangan putuskan kabel apa pun dari bagian belakang Echotrac E20 saat unit
sedang berjalan. Hal ini dapat merusak kerja internal unit..

Sambungan kritis ditandai dengan jelas pada unit dan ditunjukkan dalam Gambar 5.

Connector Description
Grounding Protective earth screw for equipotential connection

LAN Gigabit Ethernet

COM1, COM2, COM3, Serial port for external sensors and serial sounding data
each with status LED  Yellow, flashing: Data is transmitted
 Green, flashing: Data is received

SYNC with status LED Connector for external trigger input and/or output of external trigger signal
 Yellow, flashing: Data is transmitted
 Green, flashing: Data is received

TX1 Transducer connection, one or two channels can be connected

TX2 Transducer connection, one or two channels can be connected

Power DC power supply: 10-30VDC, max. 100W

Gambar 5. Echotrac E20 panel kabel sisi belakang

Untuk tujuan keselamatan, yang Echotrac E20 harus terhubung ke pelindung bumi. PIN
pelindung tanah di konektor DC adalah terminal konduktor pelindung E20.

LED untuk Port SYNC dan tiga port COM hanya akan menyala, ketika E20
tersambung ke daya.
