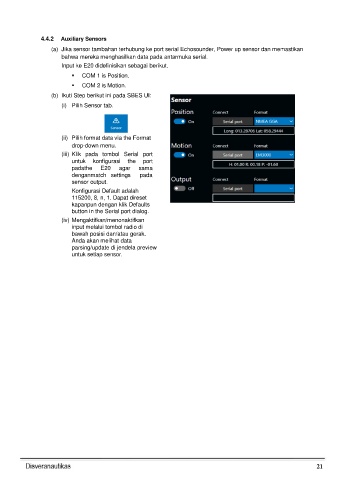

Page 21 - Echotrac E20 SBES

4.4.2 Auxiliary Sensors

(a) Jika sensor tambahan terhubung ke port serial Echosounder, Power up sensor dan memastikan
bahwa mereka menghasilkan data pada antarmuka serial.

Input ke E20 didefinisikan sebagai berikut.

 COM 1 is Position.
 COM 2 is Motion.
(b) Ikuti Step berikut ini pada SBES UI:

(i) Pilih Sensor tab.

(ii) Pilih format data via the Format
drop-down menu.

(iii) Klik pada tombol Serial port
untuk konfigurasi the port
padathe E20 agar sama
denganmatch settings pada
sensor output.

Konfigurasi Default adalah
115200, 8, n, 1. Dapat direset
kapanpun dengan klik Defaults
button in the Serial port dialog.

(iv) Mengaktifkan/menonaktifkan
input melalui tombol radio di
bawah posisi dan/atau gerak.
Anda akan melihat data
parsing/update di jendela preview
untuk setiap sensor.
