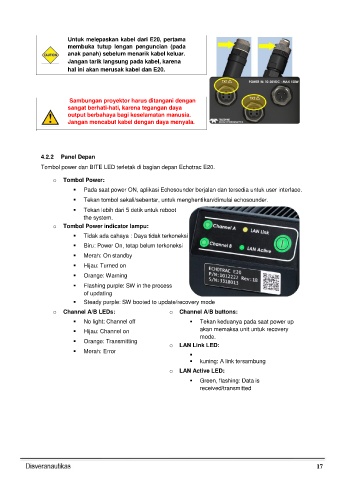

Page 17 - Echotrac E20 SBES

Untuk melepaskan kabel dari E20, pertama
membuka tutup lengan penguncian (pada
anak panah) sebelum menarik kabel keluar.
Jangan tarik langsung pada kabel, karena
hal ini akan merusak kabel dan E20.

Sambungan proyektor harus ditangani dengan
sangat berhati-hati, karena tegangan daya
output berbahaya bagi keselamatan manusia.
Jangan mencabut kabel dengan daya menyala.

4.2.2 Panel Depan

Tombol power dan BITE LED terletak di bagian depan Echotrac E20.

o Tombol Power:

 Pada saat power ON, aplikasi Echosounder berjalan dan tersedia untuk user interface.
 Tekan tombol sekali/sebentar, untuk menghentikan/dimulai echosounder.
 Tekan lebih dari 5 detik untuk reboot
the system.

o Tombol Power indicator lampu:

 Tidak ada cahaya : Daya tidak terkoneksi
 Biru: Power On, tetap belum terkoneksi
 Merah: On standby

 Hijau: Turned on
 Orange: Warning
 Flashing purple: SW in the process
of updating
 Steady purple: SW booted to update/recovery mode

o Channel A/B LEDs: o Channel A/B buttons:

 No light: Channel off  Tekan keduanya pada saat power up
 Hijau: Channel on akan memaksa unit untuk recovery
mode.
 Orange: Transmitting
o LAN Link LED:
 Merah: Error

 kuning: A link tersambung

o LAN Active LED:

 Green, flashing: Data is
received/transmitted

17
