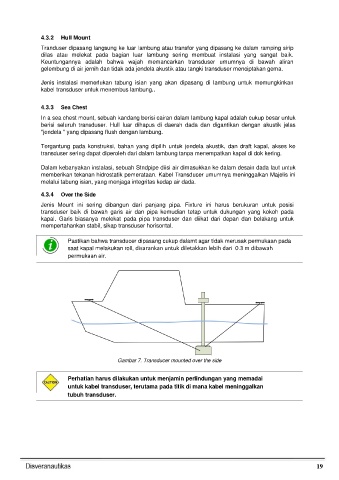

4.3.2 Hull Mount

Tranduser dipasang langsung ke luar lambung atau transfor yang dipasang ke dalam ramping sirip
dilas atau melekat pada bagian luar lambung sering membuat instalasi yang sangat baik.
Keuntungannya adalah bahwa wajah memancarkan transduser umumnya di bawah aliran
gelembung di air jernih dan tidak ada jendela akustik atau tangki transduser menciptakan gema.

Jenis instalasi memerlukan tabung isian yang akan dipasang di lambung untuk memungkinkan
kabel transduser untuk menembus lambung..

4.3.3 Sea Chest

In a sea chest mount, sebuah kandang berisi cairan dalam lambung kapal adalah cukup besar untuk
berisi seluruh transduser. Hull luar dihapus di daerah dada dan digantikan dengan akustik jelas
"jendela " yang dipasang flush dengan lambung.

Tergantung pada konstruksi, bahan yang dipilih untuk jendela akustik, dan draft kapal, akses ke
transduser sering dapat diperoleh dari dalam lambung tanpa menempatkan kapal di dok kering.

Dalam kebanyakan instalasi, sebuah Stndpipe diisi air dimasukkan ke dalam desain dada laut untuk
memberikan tekanan hidrostatik pemerataan. Kabel Transducer umumnya meninggalkan Majelis ini
melalui tabung isian, yang menjaga integritas kedap air dada.

4.3.4 Over the Side

Jenis Mount ini sering dibangun dari panjang pipa. Fixture ini harus berukuran untuk posisi
transduser baik di bawah garis air dan pipa kemudian tetap untuk dukungan yang kokoh pada
kapal. Garis biasanya melekat pada pipa transduser dan diikat dari depan dan belakang untuk
mempertahankan stabil, sikap transduser horisontal.

Pastikan bahwa transducer dipasang cukup dalamt agar tidak merusak permukaan pada
saat kapal melakukan roll, disarankan untuk diletakkan lebih dari 0.3 m dibawah
permukaan air.

Gambar 7. Transducer mounted over the side

Perhatian harus dilakukan untuk menjamin perlindungan yang memadai
untuk kabel transduser, terutama pada titik di mana kabel meninggalkan
tubuh transduser.
