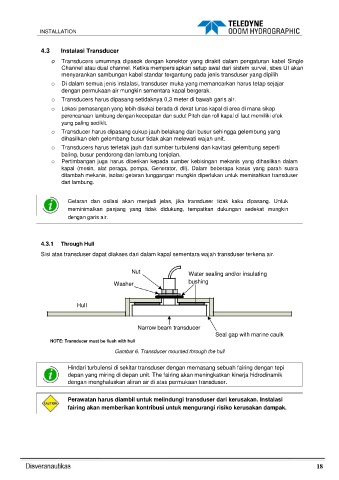

INSTALLATION
4.3 Instalasi Transducer
o Transducers umumnya dipasok dengan konektor yang dirakit dalam pengaturan kabel Single
Channel atau dual channel. Ketika mempersiapkan setup awal dari sistem survei, sbes UI akan
menyarankan sambungan kabel standar tergantung pada jenis transduser yang dipilih
o Di dalam semua jenis instalasi, transduser muka yang memancarkan harus tetap sejajar
dengan permukaan air mungkin sementara kapal bergerak.
o Transducers harus dipasang setidaknya 0,3 meter di bawah garis air.
o Lokasi pemasangan yang lebih disukai berada di dekat lunas kapal di area di mana sikap
perencanaan lambung dengan kecepatan dan sudut Pitch dan roll kapal di laut memiliki efek
yang paling sedikit.
o Transducer harus dipasang cukup jauh belakang dari busur sehingga gelembung yang
dihasilkan oleh gelombang busur tidak akan melewati wajah unit.
o Transducers harus terletak jauh dari sumber turbulensi dan kavitasi gelembung seperti
baling, busur pendorong dan lambung tonjolan.
o Pertimbangan juga harus diberikan kepada sumber kebisingan mekanis yang dihasilkan dalam
kapal (mesin, alat peraga, pompa, Generator, dll). Dalam beberapa kasus yang parah suara
ditambah mekanis, isolasi getaran tunggangan mungkin diperlukan untuk memisahkan transduser
dari lambung.
Getaran dan osilasi akan menjadi jelas, jika transduser tidak kaku dipasang. Untuk
meminimalkan panjang yang tidak didukung, tempatkan dukungan sedekat mungkin
dengan garis air.
4.3.1 Through Hull
Sisi atas transduser dapat diakses dari dalam kapal sementara wajah transduser terkena air.
Nut Water sealing and/or insulating
Washer bushing
Hull
Narrow beam transducer
Seal gap with marine caulk
NOTE: Transducer must be flush with hull
Gambar 6. Transducer mounted through the hull
Hindari turbulensi di sekitar transduser dengan memasang sebuah fairing dengan tepi
depan yang miring di depan unit. The fairing akan meningkatkan kinerja hidrodinamik
dengan menghaluskan aliran air di atas permukaan transduser.
Perawatan harus diambil untuk melindungi transduser dari kerusakan. Instalasi
fairing akan memberikan kontribusi untuk mengurangi risiko kerusakan dampak.
