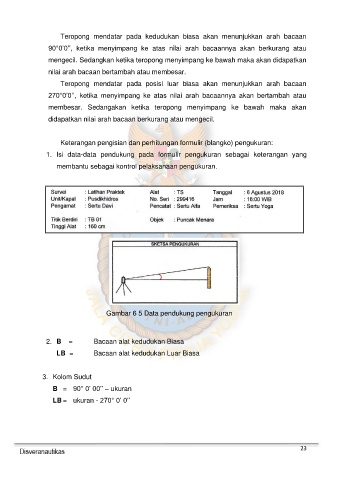

Page 23 - TOTAL STATION

Teropong mendatar pada kedudukan biasa akan menunjukkan arah bacaan

90°0’0’’, ketika menyimpang ke atas nilai arah bacaannya akan berkurang atau
mengecil. Sedangkan ketika teropong menyimpang ke bawah maka akan didapatkan

nilai arah bacaan bertambah atau membesar.

Teropong mendatar pada posisi luar biasa akan menunjukkan arah bacaan
270°0’0’’, ketika menyimpang ke atas nilai arah bacaannya akan bertambah atau

membesar. Sedangakan ketika teropong menyimpang ke bawah maka akan
didapatkan nilai arah bacaan berkurang atau mengecil.

Keterangan pengisian dan perhitungan formulir (blangko) pengukuran:

1. Isi data-data pendukung pada formulir pengukuran sebagai keterangan yang

membantu sebagai kontrol pelaksanaan pengukuran.

Gambar 6 5 Data pendukung pengukuran

2. B = Bacaan alat kedudukan Biasa
LB = Bacaan alat kedudukan Luar Biasa

3. Kolom Sudut
B = 90° 0’ 00’’ – ukuran

LB = ukuran - 270° 0’ 0’’

23
