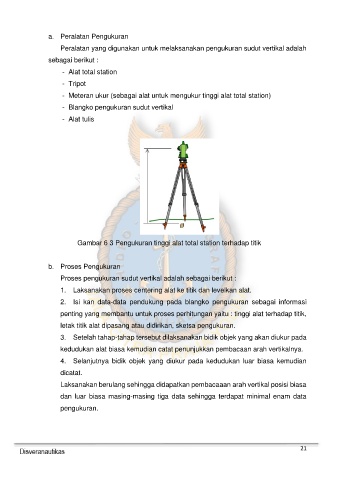

Page 21 - TOTAL STATION

a. Peralatan Pengukuran

Peralatan yang digunakan untuk melaksanakan pengukuran sudut vertikal adalah
sebagai berikut :

- Alat total station

- Tripot
- Meteran ukur (sebagai alat untuk mengukur tinggi alat total station)

- Blangko pengukuran sudut vertikal
- Alat tulis

Gambar 6 3 Pengukuran tinggi alat total station terhadap titik

b. Proses Pengukuran
Proses pengukuran sudut vertikal adalah sebagai berikut :

1. Laksanakan proses centering alat ke titik dan levelkan alat.
2. Isi kan data-data pendukung pada blangko pengukuran sebagai informasi

penting yang membantu untuk proses perhitungan yaitu : tinggi alat terhadap titik,
letak titik alat dipasang atau didirikan, sketsa pengukuran.

3. Setelah tahap-tahap tersebut dilaksanakan bidik objek yang akan diukur pada

kedudukan alat biasa kemudian catat penunjukkan pembacaan arah vertikalnya.
4. Selanjutnya bidik objek yang diukur pada kedudukan luar biasa kemudian

dicatat.
Laksanakan berulang sehingga didapatkan pembacaaan arah vertikal posisi biasa

dan luar biasa masing-masing tiga data sehingga terdapat minimal enam data

pengukuran.

21
