PENGUKURAN SUDUT VERTIKAL
6. Sudut Vertikal
Sudut vertikal berkaitan dengan tinggi suatu objek yang diukur. Sudut vertikal
merupakan selisih arah pembacaan terhadap kedudukan teropong Total Station saat
kedudukan teropong datar. Sudut vertikal didapatkan ketika teropong menyimpang ke atas
ataupun ke bawah terhadap kedudukan datarnya sesuai dengan kedudukan objek yang
diukur.

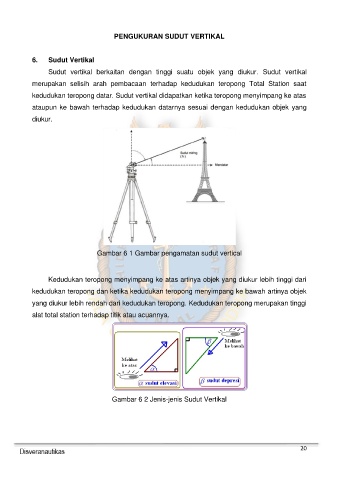

Gambar 6 1 Gambar pengamatan sudut vertical
Kedudukan teropong menyimpang ke atas artinya objek yang diukur lebih tinggi dari
kedudukan teropong dan ketika kedudukan teropong menyimpang ke bawah artinya objek
yang diukur lebih rendah dari kedudukan teropong. Kedudukan teropong merupakan tinggi
alat total station terhadap titik atau acuannya.
Gambar 6 2 Jenis-jenis Sudut Vertikal
