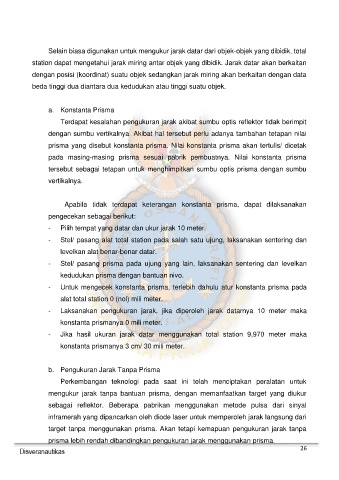

Page 26 - TOTAL STATION

Selain biasa digunakan untuk mengukur jarak datar dari objek-objek yang dibidik, total

station dapat mengetahui jarak miring antar objek yang dibidik. Jarak datar akan berkaitan

dengan posisi (koordinat) suatu objek sedangkan jarak miring akan berkaitan dengan data
beda tinggi dua diantara dua kedudukan atau tinggi suatu objek.

a. Konstanta Prisma

Terdapat kesalahan pengukuran jarak akibat sumbu optis reflektor tidak berimpit
dengan sumbu vertikalnya. Akibat hal tersebut perlu adanya tambahan tetapan nilai

prisma yang disebut konstanta prisma. Nilai konstanta prisma akan tertulis/ dicetak

pada masing-masing prisma sesuai pabrik pembuatnya. Nilai konstanta prisma
tersebut sebagai tetapan untuk menghimpitkan sumbu optis prisma dengan sumbu

vertikalnya.

Apabila tidak terdapat keterangan konstanta prisma, dapat dilaksanakan
pengecekan sebagai berikut:

- Pilih tempat yang datar dan ukur jarak 10 meter.

- Stel/ pasang alat total station pada salah satu ujung, laksanakan sentering dan
levelkan alat benar-benar datar.

- Stel/ pasang prisma pada ujung yang lain, laksanakan sentering dan levelkan

kedudukan prisma dengan bantuan nivo.
- Untuk mengecek konstanta prisma, terlebih dahulu atur konstanta prisma pada

alat total station 0 (nol) mili meter.
- Laksanakan pengukuran jarak, jika diperoleh jarak datarnya 10 meter maka

konstanta prismanya 0 mili meter.
- Jika hasil ukuran jarak datar menggunakan total station 9,970 meter maka

konstanta prismanya 3 cm/ 30 mili meter.

b. Pengukuran Jarak Tanpa Prisma

Perkembangan teknologi pada saat ini telah menciptakan peralatan untuk
mengukur jarak tanpa bantuan prisma, dengan memanfaatkan target yang diukur

sebagai reflektor. Beberapa pabrikan menggunakan metode pulsa dari sinyal
inframerah yang dipancarkan oleh diode laser untuk memperoleh jarak langsung dari

target tanpa menggunakan prisma. Akan tetapi kemapuan pengukuran jarak tanpa

prisma lebih rendah dibandingkan pengukuran jarak menggunakan prisma.
26
