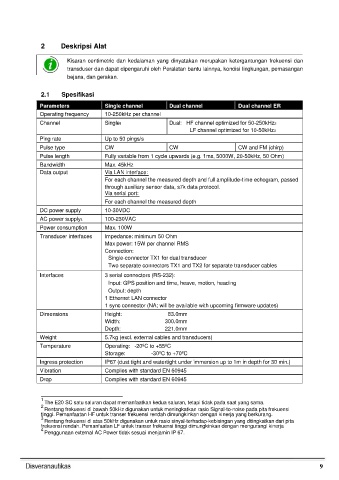

2 Deskripsi Alat
Kisaran centimetric dan kedalaman yang dinyatakan merupakan ketergantungan frekuensi dan
transduser dan dapat dipengaruhi oleh Peralatan bantu lainnya, kondisi lingkungan, pemasangan
bejana, dan gerakan.
2.1 Spesifikasi
Parameters Single channel Dual channel Dual channel ER
Operating frequency 10-250kHz per channel
Channel Single1 Dual: HF channel optimized for 50-250kHz2
LF channel optimized for 10-50kHz3
Ping rate Up to 50 pings/s
Pulse type CW CW CW and FM (chirp)
Pulse length Fully variable from 1 cycle upwards (e.g. 1ms, 5000W, 20-50kHz, 50 Ohm)
Bandwidth Max. 45kHz
Data output Via LAN interface:
For each channel the measured depth and full amplitude-time echogram, passed
through auxiliary sensor data, s7k data protocol.
Via serial port:
For each channel the measured depth
DC power supply 10-30VDC
AC power supply4 100-230VAC
Power consumption Max. 100W
Transducer interfaces Impedance: minimum 50 Ohm
Max power: 15W per channel RMS
Connection:
Single-connector TX1 for dual transducer
Two separate connectors TX1 and TX2 for separate transducer cables
Interfaces 3 serial connectors (RS-232):
Input: GPS position and time, heave, motion, heading
Output: depth
1 Ethernet LAN connector
1 sync connector (NA; will be available with upcoming firmware updates)
Dimensions Height: 83.0mm
Width: 300.0mm
Depth: 221.0mm
Weight 5.7kg (excl. external cables and transducers)
Temperature Operating: -20ºC to +55ºC
Storage: -30ºC to +70ºC
Ingress protection IP67 (dust tight and watertight under immersion up to 1m in depth for 30 min.)
Vibration Complies with standard EN 60945
Drop Complies with standard EN 60945
1 The E20 SC satu saluran dapat memanfaatkan kedua saluran, tetapi tidak pada saat yang sama.
2 Rentang frekuensi di bawah 50kHz digunakan untuk meningkatkan rasio Signal-to-noise pada pita frekuensi
tinggi. Pemanfaatan HF untuk transer frekuensi rendah dimungkinkan dengan kinerja yang berkurang.
3 Rentang frekuensi di atas 50kHz digunakan untuk rasio sinyal-terhadap-kebisingan yang ditingkatkan dari pita
frekuensi rendah. Pemanfaatan LF untuk transer frekuensi tinggi dimungkinkan dengan mengurangi kinerja
4
Penggunaan external AC Power tidak sesuai menjamin IP 67.
