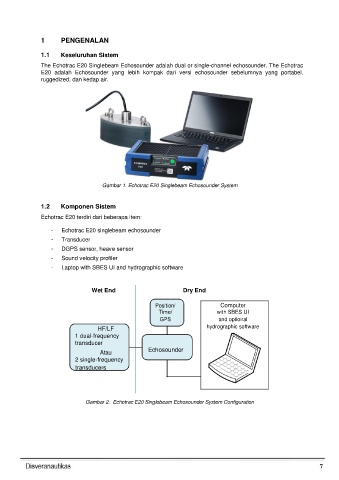

1 PENGENALAN

1.1 Keseluruhan Sistem

The Echotrac E20 Singlebeam Echosounder adalah dual or single-channel echosounder. The Echotrac
E20 adalah Echosounder yang lebih kompak dari versi echosounder sebelumnya yang portabel,
ruggedized, dan kedap air.

Gambar 1. Echotrac E20 Singlebeam Echosounder System

1.2 Komponen Sistem

Echotrac E20 terdiri dari beberapa item:

- Echotrac E20 singlebeam echosounder
- Transducer
- DGPS sensor, heave sensor
- Sound velocity profiler
- Laptop with SBES UI and hydrographic software

Wet End Dry End

Position/ Computer
Time/ with SBES UI
GPS and optional
HF/LF hydrographic software
1 dual-frequency
transducer
Atau Echosounder

2 single-frequency
transducers

Gambar 2. Echotrac E20 Singlebeam Echosounder System Configuration

7
