PEMBUATAN SKETSA GRAFIS

11. Pembuatan Sketsa Grafis

Banyak perangkat lunak program surveying telah membuat spesifikasi untuk

identifikasi obyek atau detil-detil di lapangan yang dibidik, sehingga akan memudahkan dan
sesuai dengan komputer grafik. Sebagai contoh MicroSurvey International Inc. telah

membuat perangkat lunak bertipe description to graphics yang memungkinkan surveyor
dapat menyatukan detil-detil, misalnya membuat garis tepi jalan dengan cara menambah

awalan huruf Z pada garis tepi jalan. Apabila program membaca detil dengan huruf pertama
Z, maka program akan menghubungkan ke detil lain yang berhuruf pertama Z dengan, dan

akan berhenti dengan sendirinya bila detil berikutnya tidak menggunakan huruf awal Z.

Beberapa tipe grafis untuk huruf awal tertentu antara lain :
• “Y” menghubungkan titik dengan identifikasi terakhir dengan membuat garis tegak-

lurus ke garis yang telah tergambar. (lihat garis pagar pada Gambar 5.).

• “__” Menggambar garis putus-putus pada drawing file yang kemudian dipindah ke
gambar di peta. Garis putus-putus di peta itu sendiri ditempatkan dengan

memasukkan kreasi simbol blok sebagai identitas awal, misal pohon, man hole
(lubang kontrol), hidran dan lain-lain (lihat MH pada gambar 5). Apabila garis

putus-putus (dash) yang kedua diikuti dengan awalan dash maka elevasi dari
muka tanah tidak akan dipindahkan ke graphics file (lihat HYD pada gambar 5)

sebagaimana beberapa elevasi (tinggi) detil tidak perlu ditampilkan.

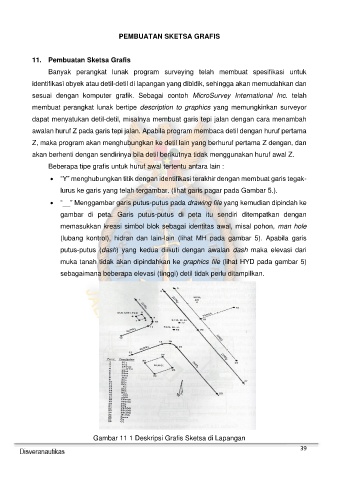

Gambar 11 1 Deskripsi Grafis Sketsa di Lapangan

39
