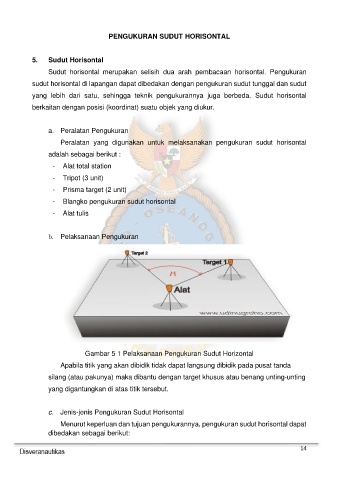

Page 14 - TOTAL STATION

PENGUKURAN SUDUT HORISONTAL

5. Sudut Horisontal

Sudut horisontal merupakan selisih dua arah pembacaan horisontal. Pengukuran

sudut horisontal di lapangan dapat dibedakan dengan pengukuran sudut tunggal dan sudut
yang lebih dari satu, sehingga teknik pengukurannya juga berbeda. Sudut horisontal

berkaitan dengan posisi (koordinat) suatu objek yang diukur.

a. Peralatan Pengukuran
Peralatan yang digunakan untuk melaksanakan pengukuran sudut horisontal

adalah sebagai berikut :

- Alat total station
- Tripot (3 unit)

- Prisma target (2 unit)
- Blangko pengukuran sudut horisontal

- Alat tulis

b. Pelaksanaan Pengukuran

Gambar 5 1 Pelaksanaan Pengukuran Sudut Horizontal
Apabila titik yang akan dibidik tidak dapat langsung dibidik pada pusat tanda

silang (atau pakunya) maka dibantu dengan target khusus atau benang unting-unting
yang digantungkan di atas titik tersebut.

c. Jenis-jenis Pengukuran Sudut Horisontal
Menurut keperluan dan tujuan pengukurannya, pengukuran sudut horisontal dapat
dibedakan sebagai berikut:
