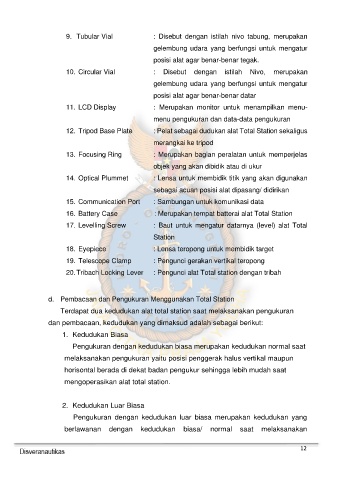

Page 12 - TOTAL STATION

9. Tubular Vial : Disebut dengan istilah nivo tabung, merupakan

gelembung udara yang berfungsi untuk mengatur
posisi alat agar benar-benar tegak.

10. Circular Vial : Disebut dengan istilah Nivo, merupakan

gelembung udara yang berfungsi untuk mengatur
posisi alat agar benar-benar datar

11. LCD Display : Merupakan monitor untuk menampilkan menu-
menu pengukuran dan data-data pengukuran

12. Tripod Base Plate : Pelat sebagai dudukan alat Total Station sekaligus
merangkai ke tripod

13. Focusing Ring : Merupakan bagian peralatan untuk memperjelas

objek yang akan dibidik atau di ukur
14. Optical Plummet : Lensa untuk membidik titik yang akan digunakan

sebagai acuan posisi alat dipasang/ didirikan
15. Communication Port : Sambungan untuk komunikasi data

16. Battery Case : Merupakan tempat batterai alat Total Station
17. Levelling Screw : Baut untuk mengatur datarnya (level) alat Total

Station

18. Eyepiece : Lensa teropong untuk membidik target
19. Telescope Clamp : Pengunci gerakan vertikal teropong

20. Tribach Locking Lever : Pengunci alat Total station dengan tribah

d. Pembacaan dan Pengukuran Menggunakan Total Station
Terdapat dua kedudukan alat total station saat melaksanakan pengukuran

dan pembacaan, kedudukan yang dimaksud adalah sebagai berikut:
1. Kedudukan Biasa

Pengukuran dengan kedudukan biasa merupakan kedudukan normal saat

melaksanakan pengukuran yaitu posisi penggerak halus vertikal maupun
horisontal berada di dekat badan pengukur sehingga lebih mudah saat

mengoperasikan alat total station.

2. Kedudukan Luar Biasa

Pengukuran dengan kedudukan luar biasa merupakan kedudukan yang
berlawanan dengan kedudukan biasa/ normal saat melaksanakan
