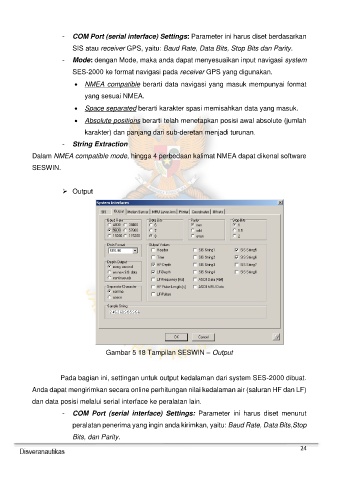

Page 24 - MAGNETOMETER G-882

- COM Port (serial interface) Settings: Parameter ini harus diset berdasarkan

SIS atau receiver GPS, yaitu: Baud Rate, Data Bits, Stop Bits dan Parity.
- Mode: dengan Mode, maka anda dapat menyesuaikan input navigasi system

SES-2000 ke format navigasi pada receiver GPS yang digunakan.

• NMEA compatible berarti data navigasi yang masuk mempunyai format
yang sesuai NMEA.

• Space separated berarti karakter spasi memisahkan data yang masuk.

• Absolute positions berarti telah menetapkan posisi awal absolute (jumlah
karakter) dan panjang dari sub-deretan menjadi turunan.

- String Extraction
Dalam NMEA compatible mode, hingga 4 perbedaan kalimat NMEA dapat dikenal software

SESWIN.

➢ Output

Gambar 5 18 Tampilan SESWIN – Output

Pada bagian ini, settingan untuk output kedalaman dari system SES-2000 dibuat.
Anda dapat mengirimkan secara online perhitungan nilai kedalaman air (saluran HF dan LF)

dan data posisi melalui serial interface ke peralatan lain.

- COM Port (serial interface) Settings: Parameter ini harus diset menurut
peralatan penerima yang ingin anda kirimkan, yaitu: Baud Rate, Data Bits,Stop

Bits, dan Parity.

24
