Page 21 - MAGNETOMETER G-882

- Draw Track Marker (way units): jika di-tik, marking akan tergambar dalam

tampilan pada system SES-2000 dan terprint dalam echo plot berdasarkan
jalur pembuatan yang baik.

- Draw Time Marker (second): jika di-tik, marking akan tergambar dalam

tampilan pada system SES-2000 dan terprint dalam echo plot berdasarkan
waktu.

- Draw Fix Marker: jika di-tik, marking akan tergambar berdasarkan perubahan
dari nilai rangkaian SIS yang telah ditentukan disebelah kiri (‘SIS ID for Fix

Marker’)
- Draw KP Marker: jika di-tik, marking akan tergambar berdasarkan perubahan

dari nilai rangkaian SIS yang telah ditentukan disebelah kiri (‘SIS ID for KP

Marker’) Use Trigger Input for Event Marker: jika di-tik, marking akan
tergambar jika disana terdeteksi penurunan tepi dalam input trigger (sinyal

TTL).
- Cross lines: jika diset, marking vertical akan diplot pada perpotongan garis.

➢ Map

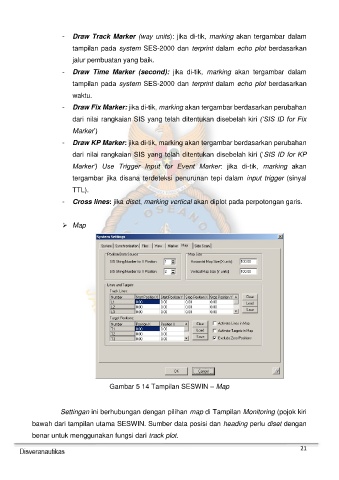

Gambar 5 14 Tampilan SESWIN – Map

Settingan ini berhubungan dengan pilihan map di Tampilan Monitoring (pojok kiri

bawah dari tampilan utama SESWIN. Sumber data posisi dan heading perlu diset dengan

benar untuk menggunakan fungsi dari track plot.
