- Draw Lines: membuat garis-garis dengan satuan meter dalam tampilan dan

hasil printer. Jumlah garis tergantung dalam pilihan rentang.
- Draw Text: Keterangan (nilai meter) akan terlihat dalam tampilan dan hasil

printer.

- Show Range in msec: Rentang garisan dapat dilabel menggunakan satuan
millisecond. Nilai ‘Range Start’ dan ‘Range Length’ di ‘Range’ pada menu

Parameter akan diberikan dalam meter tanpa memperhatikan settingan
rentang dalam msec atau meter.

- Manual set up: jika di-tik, spasi garis otomatis diabaikan dan garis jarak dalam
meter pada tampilan dan hasil printer akan dapat diset secara manual.

- Text: dalam keadaan normal garis marking dan garisan mempunyai

keterangan text, hal itu secara optional dapat dibuat transparan atau tetap
berisikan latarnya agar mudah dibaca.

➢ Marker

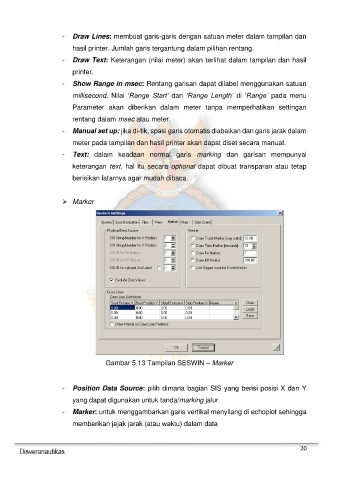

Gambar 5 13 Tampilan SESWIN – Marker

- Position Data Source: pilih dimana bagian SIS yang berisi posisi X dan Y

yang dapat digunakan untuk tanda/marking jalur.
- Marker: untuk menggambarkan garis vertikal menyilang di echoplot sehingga

memberikan jejak jarak (atau waktu) dalam data
