➢ View

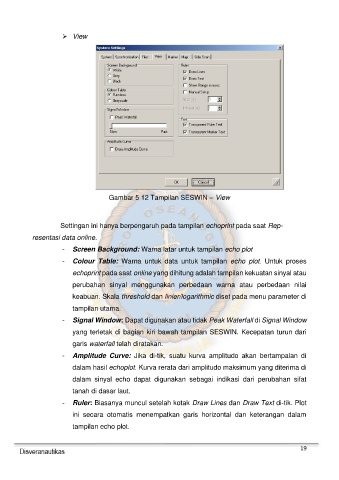

Gambar 5 12 Tampilan SESWIN – View
Settingan ini hanya berpengaruh pada tampilan echoprint pada saat Rep-
resentasi data online.
- Screen Background: Warna latar untuk tampilan echo plot
- Colour Table: Warna untuk data untuk tampilan echo plot. Untuk proses
echoprint pada saat online yang dihitung adalah tampilan kekuatan sinyal atau
perubahan sinyal menggunakan perbedaan warna atau perbedaan nilai
keabuan. Skala threshold dan linier/logarithmic diset pada menu parameter di
tampilan utama.
- Signal Window: Dapat digunakan atau tidak Peak Waterfall di Signal Window
yang terletak di bagian kiri bawah tampilan SESWIN. Kecepatan turun dari
garis waterfall telah diratakan.
- Amplitude Curve: Jika di-tik, suatu kurva amplitudo akan bertampalan di
dalam hasil echoplot. Kurva rerata dari amplitudo maksimum yang diterima di
dalam sinyal echo dapat digunakan sebagai indikasi dari perubahan sifat
tanah di dasar laut.
- Ruler: Biasanya muncul setelah kotak Draw Lines dan Draw Text di-tik. Plot
ini secara otomatis menempatkan garis horizontal dan keterangan dalam
tampilan echo plot.
19
