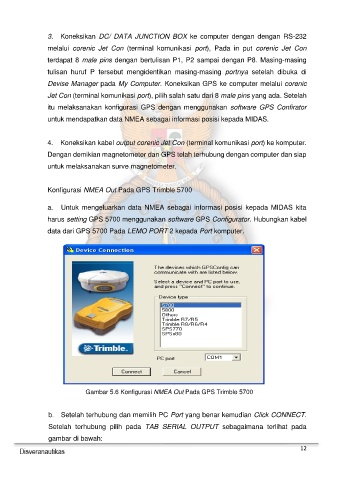

Page 12 - MAGNETOMETER G-882
P. 12
3. Koneksikan DC/ DATA JUNCTION BOX ke computer dengan dengan RS-232
melalui corenic Jet Con (terminal komunikasi port), Pada in put corenic Jet Con
terdapat 8 male pins dengan bertulisan P1, P2 sampai dengan P8. Masing-masing
tulisan huruf P tersebut mengidentikan masing-masing portnya setelah dibuka di
Devise Manager pada My Computer. Koneksikan GPS ke computer melalui corenic
Jet Con (terminal komunikasi port), pilih salah satu dari 8 male pins yang ada. Setelah
itu melaksanakan konfigurasi GPS dengan menggunakan software GPS Confirator
untuk mendapatkan data NMEA sebagai informasi posisi kepada MIDAS.
4. Koneksikan kabel output corenic Jet Con (terminal komunikasi port) ke komputer.
Dengan demikian magnetometer dan GPS telah terhubung dengan computer dan siap
untuk melaksanakan surve magnetometer.
Konfigurasi NMEA Out Pada GPS Trimble 5700
a. Untuk mengeluarkan data NMEA sebagai informasi posisi kepada MIDAS kita
harus setting GPS 5700 menggunakan software GPS Configurator. Hubungkan kabel
data dari GPS 5700 Pada LEMO PORT 2 kepada Port komputer.
Gambar 5.6 Konfigurasi NMEA Out Pada GPS Trimble 5700
b. Setelah terhubung dan memilih PC Port yang benar kemudian Click CONNECT.
Setelah terhubung pilih pada TAB SERIAL OUTPUT sebagaimana terlihat pada
gambar di bawah:
12
