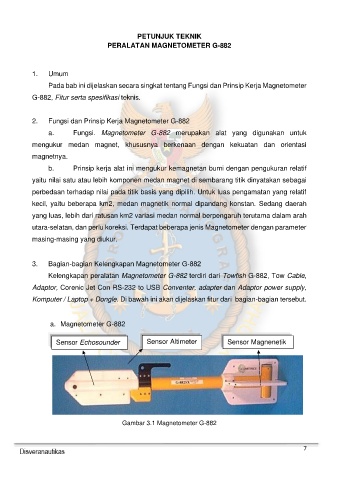

Page 7 - MAGNETOMETER G-882
P. 7
PETUNJUK TEKNIK
PERALATAN MAGNETOMETER G-882
1. Umum
Pada bab ini dijelaskan secara singkat tentang Fungsi dan Prinsip Kerja Magnetometer
G-882, Fitur serta spesifikasi teknis.
2. Fungsi dan Prinsip Kerja Magnetometer G-882
a. Fungsi. Magnetometer G-882 merupakan alat yang digunakan untuk
mengukur medan magnet, khususnya berkenaan dengan kekuatan dan orientasi
magnetnya.
b. Prinsip kerja alat ini mengukur kemagnetan bumi dengan pengukuran relatif
yaitu nilai satu atau lebih komponen medan magnet di sembarang titik dinyatakan sebagai
perbedaan terhadap nilai pada titik basis yang dipilih. Untuk luas pengamatan yang relatif
kecil, yaitu beberapa km2, medan magnetik normal dipandang konstan. Sedang daerah
yang luas, lebih dari ratusan km2 variasi medan normal berpengaruh terutama dalam arah
utara-selatan, dan perlu koreksi. Terdapat beberapa jenis Magnetometer dengan parameter
masing-masing yang diukur.
3. Bagian-bagian Kelengkapan Magnetometer G-882
Kelengkapan peralatan Magnetometer G-882 terdiri dari Towfish G-882, Tow Cable,
Adaptor, Corenic Jet Con RS-232 to USB Conventer, adapter dan Adaptor power supply,
Komputer / Laptop + Dongle. Di bawah ini akan dijelaskan fitur dari bagian-bagian tersebut.
a. Magnetometer G-882
Sensor Echosounder Sensor Altimeter Sensor Magnenetik
Gambar 3.1 Magnetometer G-882
7
