Page 13 - MAGNETOMETER G-882

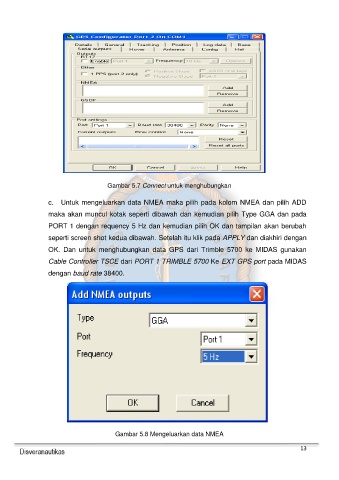

Gambar 5.7 Connect untuk menghubungkan

c. Untuk mengeluarkan data NMEA maka pilih pada kolom NMEA dan pilih ADD
maka akan muncul kotak seperti dibawah dan kemudian pilih Type GGA dan pada

PORT 1 dengan requency 5 Hz dan kemudian pilih OK dan tampilan akan berubah
seperti screen shot kedua dibawah. Setelah itu klik pada APPLY dan diakhiri dengan

OK. Dan untuk menghubungkan data GPS dari Trimble 5700 ke MIDAS gunakan
Cable Controller TSCE dari PORT 1 TRIMBLE 5700 Ke EXT GPS port pada MIDAS

dengan baud rate 38400.

Gambar 5.8 Mengeluarkan data NMEA

13
