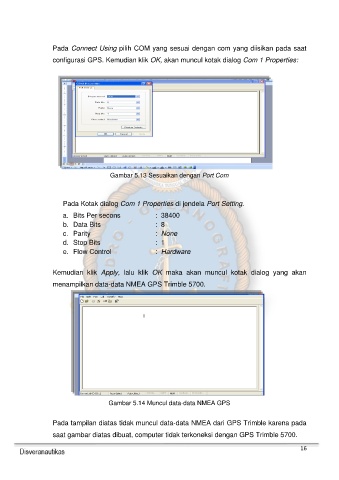

Pada Connect Using pilih COM yang sesuai dengan com yang diisikan pada saat
configurasi GPS. Kemudian klik OK, akan muncul kotak dialog Com 1 Properties:
Gambar 5.13 Sesuaikan dengan Port Com
Pada Kotak dialog Com 1 Properties di jendela Port Setting.
a. Bits Per secons : 38400
b. Data Bits : 8
c. Parity : None
d. Stop Bits : 1
e. Flow Control : Hardware
Kemudian klik Apply, lalu klik OK maka akan muncul kotak dialog yang akan
menampilkan data-data NMEA GPS Trimble 5700.
Gambar 5.14 Muncul data-data NMEA GPS
Pada tampilan diatas tidak muncul data-data NMEA dari GPS Trimble karena pada
saat gambar diatas dibuat, computer tidak terkoneksi dengan GPS Trimble 5700.
