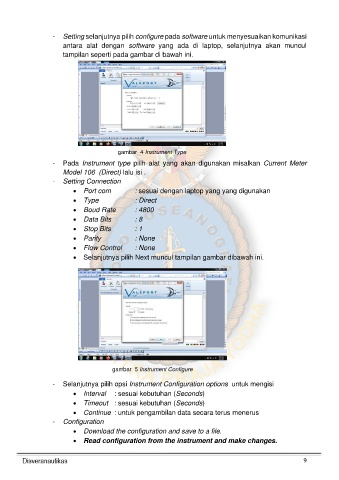

- Setting selanjutnya pilih configure pada software untuk menyesuaikan komunikasi
antara alat dengan software yang ada di laptop, selanjutnya akan muncul
tampilan seperti pada gambar di bawah ini.

gambar 4 Instrument Type
- Pada Instrument type pilih alat yang akan digunakan misalkan Current Meter
Model 106 (Direct) lalu isi .
- Setting Connection
• Port com : sesuai dengan laptop yang yang digunakan
• Type : Direct
• Boud Rate : 4800
• Data Bits : 8
• Stop Bits : 1
• Parity : None

• Flow Control : None
• Selanjutnya pilih Next muncul tampilan gambar dibawah ini.

gambar 5 Instrument Configure

- Selanjutnya pilih opsi Instrument Configuration options untuk mengisi
• Interval : sesuai kebutuhan (Seconds)

• Timeout : sesuai kebutuhan (Seconds)
• Continue : untuk pengambilan data secara terus menerus
- Configuration
• Download the configuration and save to a file.
• Read configuration from the instrument and make changes.
