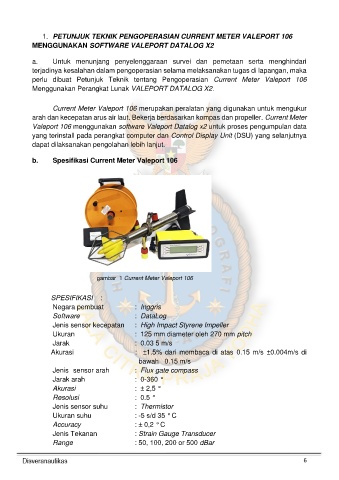

1. PETUNJUK TEKNIK PENGOPERASIAN CURRENT METER VALEPORT 106
MENGGUNAKAN SOFTWARE VALEPORT DATALOG X2
a. Untuk menunjang penyelenggaraan survei dan pemetaan serta menghindari
terjadinya kesalahan dalam pengoperasian selama melaksanakan tugas di lapangan, maka
perlu dibuat Petunjuk Teknik tentang Pengoperasian Current Meter Valeport 106
Menggunakan Perangkat Lunak VALEPORT DATALOG X2.
Current Meter Valeport 106 merupakan peralatan yang digunakan untuk mengukur
arah dan kecepatan arus air laut. Bekerja berdasarkan kompas dan propeller. Current Meter
Valeport 106 menggunakan software Valeport Datalog x2 untuk proses pengumpulan data
yang terinstall pada perangkat computer dan Control Display Unit (DSU) yang selanjutnya
dapat dilaksanakan pengolahan lebih lanjut.
b. Spesifikasi Current Meter Valeport 106
gambar 1 Current Meter Valeport 106
SPESIFIKASI :
Negara pembuat : Inggris
Software : DataLog
Jenis sensor kecepatan : High Impact Styrene Impeller
Ukuran : 125 mm diameter oleh 270 mm pitch
Jarak : 0.03 5 m/s
Akurasi : ±1.5% dari membaca di atas 0.15 m/s ±0.004m/s di
bawah 0.15 m/s
Jenis sensor arah : Flux gate compass
Jarak arah : 0-360 °
Akurasi : ± 2,5 °
Resolusi : 0.5 °
Jenis sensor suhu : Thermistor
Ukuran suhu : -5 s/d 35 ° C
Accuracy : ± 0,2 ° C
Jenis Tekanan : Strain Gauge Transducer
Range : 50, 100, 200 or 500 dBar
