Page 12 - Juknis_current_meter

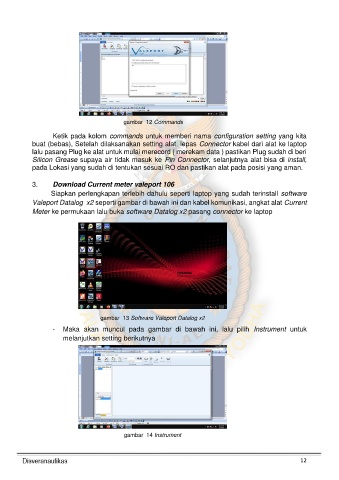

gambar 12 Commands

Ketik pada kolom commands untuk memberi nama configuration setting yang kita
buat (bebas), Setelah dilaksanakan setting alat, lepas Connector kabel dari alat ke laptop
lalu pasang Plug ke alat untuk mulai merecord ( merekam data ) pastikan Plug sudah di beri
Silicon Grease supaya air tidak masuk ke Pin Connector, selanjutnya alat bisa di install,
pada Lokasi yang sudah di tentukan sesuai RO dan pastikan alat pada posisi yang aman.

3. Download Current meter valeport 106
Siapkan perlengkapan terlebih dahulu seperti laptop yang sudah terinstall software
Valeport Datalog x2 seperti gambar di bawah ini dan kabel komunikasi, angkat alat Current
Meter ke permukaan lalu buka software Datalog x2 pasang connector ke laptop

gambar 13 Software Valeport Datalog x2
- Maka akan muncul pada gambar di bawah ini, lalu pilih Instrument untuk
melanjutkan setting berikutnya

gambar 14 Instrument

12
