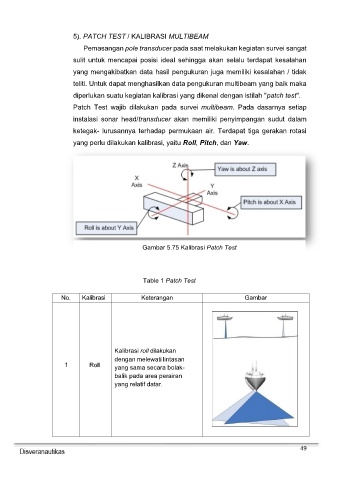

5). PATCH TEST / KALIBRASI MULTIBEAM
Pemasangan pole transducer pada saat melakukan kegiatan survei sangat
sulit untuk mencapai posisi ideal sehingga akan selalu terdapat kesalahan
yang mengakibatkan data hasil pengukuran juga memiliki kesalahan / tidak
teliti. Untuk dapat menghasilkan data pengukuran multibeam yang baik maka
diperlukan suatu kegiatan kalibrasi yang dikenal dengan istilah "patch test".
Patch Test wajib dilakukan pada survei multibeam. Pada dasarnya setiap
instalasi sonar head/transducer akan memiliki penyimpangan sudut dalam
ketegak- lurusannya terhadap permukaan air. Terdapat tiga gerakan rotasi
yang perlu dilakukan kalibrasi, yaitu Roll, Pitch, dan Yaw.
Gambar 5.75 Kalibrasi Patch Test
Table 1 Patch Test
No. Kalibrasi Keterangan Gambar
Kalibrasi roll dilakukan
dengan melewati lintasan
1 Roll yang sama secara bolak-
balik pada area perairan
yang relatif datar.
