P. 46
Setelah selesai melakukan sinkronisasi waktu, klik ACQUISITION START
REALTIME
. PDS akan membuka window baru sebagai berikut:

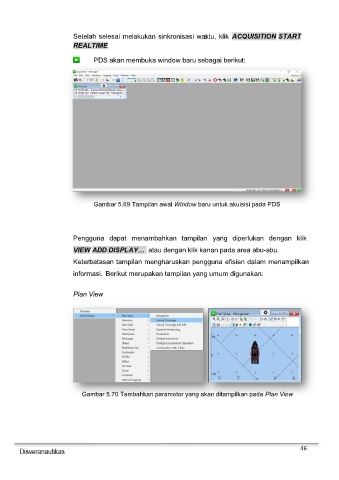

Gambar 5.69 Tampilan awal Window baru untuk akuisisi pada PDS
Pengguna dapat menambahkan tampilan yang diperlukan dengan klik
VIEW ADD DISPLAY… atau dengan klik kanan pada area abu-abu.
Keterbatasan tampilan mengharuskan pengguna efisien dalam menampilkan
informasi. Berikut merupakan tampilan yang umum digunakan:
Plan View
Gambar 5.70 Tambahkan parameter yang akan ditampilkan pada Plan View
46
