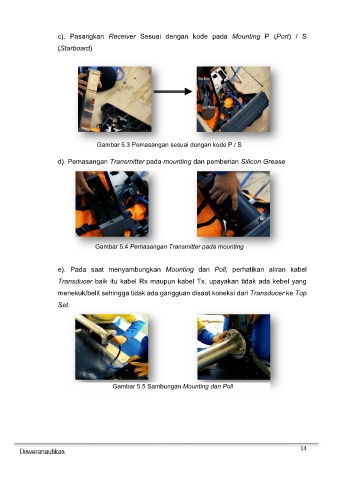

c). Pasangkan Receiver Sesuai dengan kode pada Mounting P (Port) / S
(Starboard)
Gambar 5.3 Pemasangan sesuai dengan kode P / S
d). Pemasangan Transmitter pada mounting dan pemberian Silicon Grease
Gambar 5.4 Pemasangan Transmitter pada mounting
e). Pada saat menyambungkan Mounting dan Poll, perhatikan aliran kabel
Transducer baik itu kabel Rx maupun kabel Tx, upayakan tidak ada kebel yang
menekuk/belit sehingga tidak ada gangguan disaat koneksi dari Transducer ke Top
Set.
Gambar 5.5 Sambungan Mounting dan Poll
