Page 17 - T50
P. 17

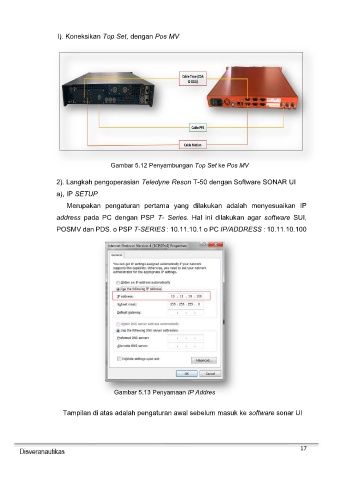

l). Koneksikan Top Set, dengan Pos MV
Gambar 5.12 Penyambungan Top Set ke Pos MV
2). Langkah pengoperasian Teledyne Reson T-50 dengan Software SONAR UI
a), IP SETUP
Merupakan pengaturan pertama yang dilakukan adalah menyesuaikan IP
address pada PC dengan PSP T- Series. Hal ini dilakukan agar software SUI,
POSMV dan PDS. o PSP T-SERIES : 10.11.10.1 o PC IP/ADDRESS : 10.11.10.100
Gambar 5.13 Penyamaan IP Addres
Tampilan di atas adalah pengaturan awal sebelum masuk ke software sonar UI
17
