Page 10 - T50
P. 10

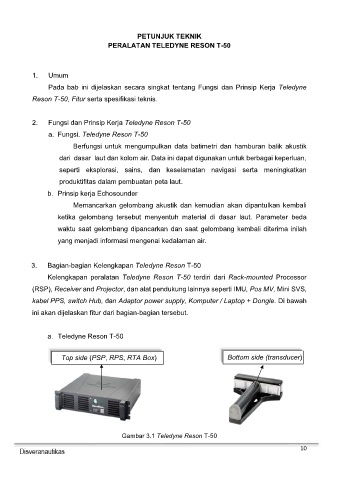

PETUNJUK TEKNIK
PERALATAN TELEDYNE RESON T-50
1. Umum
Pada bab ini dijelaskan secara singkat tentang Fungsi dan Prinsip Kerja Teledyne
Reson T-50, Fitur serta spesifikasi teknis.
2. Fungsi dan Prinsip Kerja Teledyne Reson T-50
a. Fungsi. Teledyne Reson T-50
Berfungsi untuk mengumpulkan data batimetri dan hamburan balik akustik
dari dasar laut dan kolom air. Data ini dapat digunakan untuk berbagai keperluan,
seperti eksplorasi, sains, dan keselamatan navigasi serta meningkatkan
produktifitas dalam pembuatan peta laut.
b. Prinsip kerja Echosounder
Memancarkan gelombang akustik dan kemudian akan dipantulkan kembali
ketika gelombang tersebut menyentuh material di dasar laut. Parameter beda
waktu saat gelombang dipancarkan dan saat gelombang kembali diterima inilah
yang menjadi informasi mengenai kedalaman air.
3. Bagian-bagian Kelengkapan Teledyne Reson T-50
Kelengkapan peralatan Teledyne Reson T-50 terdiri dari Rack-mounted Processor
(RSP), Receiver and Projector, dan alat pendukung lainnya seperti IMU, Pos MV, Mini SVS,
kabel PPS, switch Hub, dan Adaptor power supply, Komputer / Laptop + Dongle. Di bawah
ini akan dijelaskan fitur dari bagian-bagian tersebut.
a. Teledyne Reson T-50
Bottom side (transducer)
Top side (PSP, RPS, RTA Box)
Gambar 3.1 Teledyne Reson T-50
10
