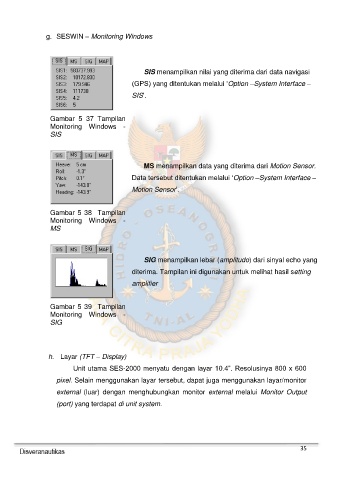

g. SESWIN – Monitoring Windows
SIS menampilkan nilai yang diterima dari data navigasi
(GPS) yang ditentukan melalui ‘Option –System Interface –
SIS’.
Gambar 5 37 Tampilan
Monitoring Windows -
SIS
MS menampilkan data yang diterima dari Motion Sensor.
Data tersebut ditentukan melalui ‘Option –System Interface –
Motion Sensor’.
Gambar 5 38 Tampilan
Monitoring Windows -
MS
SIG menampilkan lebar (amplitudo) dari sinyal echo yang
diterima. Tampilan ini digunakan untuk melihat hasil setting
amplifier
Gambar 5 39 Tampilan
Monitoring Windows -
SIG
h. Layar (TFT – Display)
Unit utama SES-2000 menyatu dengan layar 10.4”. Resolusinya 800 x 600
pixel. Selain menggunakan layar tersebut, dapat juga menggunakan layar/monitor
external (luar) dengan menghubungkan monitor external melalui Monitor Output
(port) yang terdapat di unit system.
