Page 30 - MAGNETOMETER G-882

Bagian atas status bar memperlihatkan informasi:

- Pilihan rentang (range) tampil di monitor atau printer dan terekan di file
- Panjang pulse LF dan HF yang dipilih

- Jumlah profile

- Bagian bawah status bar memperlihatkan Sistem tanggal dan jam
- Sumber penggerak (sinkronisasi INTernal/EXTernal yang diset melalui

‘Option– System – Setting – System’)
- status kapasitas HD (hardisk) dan status koneksi dengan peralatan lain,

seperti printer (PRN), motion sensor (MS) dan system navigasi (SIS).
- Warna LED dalam bar status digunakan untuk memonitor status koneksi

peralatan lain.

- Arti warna: Hijau = OK, Kuning = diperhatikan dan Merah = Tidak berfungsi.

f. SESWIN - Parameter menu / Control Parameter

Pilihan, parameter dan nilai yang terpilih dalam
parameter menu langsung mengontrol kualitas data yang

masuk dan ditampilkan. Perubahan parameter dikirim ke

system hardware dan langsung memberikan efek.
Karena beberapa parameter tergantung antara satu

dengan yang lain, batasan rentang yang ada kadang kala tidak
tetap, tetapi diset dengan software untuk memastikan

pengoperasian yang benar dari system SES-2000. Untuk
merubah parameter dapat menggunakan mouse atau

penggeseran trackball.

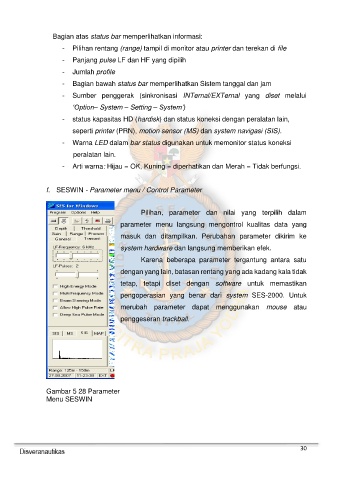

Gambar 5 28 Parameter
Menu SESWIN

30
