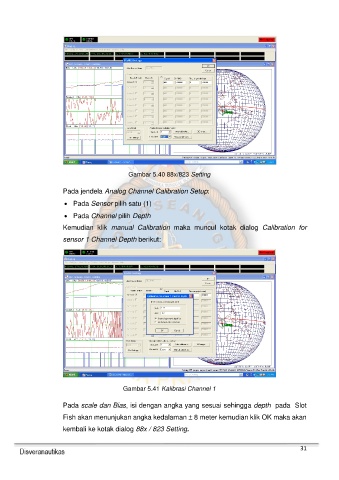

Page 31 - MAGNETOMETER G-882

Gambar 5.40 88x/823 Setting

Pada jendela Analog Channel Calibration Setup:

• Pada Sensor pilih satu (1)
• Pada Channel pilih Depth

Kemudian klik manual Calibration maka muncul kotak dialog Calibration for

sensor 1 Channel Depth berikut:

Gambar 5.41 Kalibrasi Channel 1

Pada scale dan Bias, isi dengan angka yang sesuai sehingga depth pada Slot

Fish akan menunjukan angka kedalaman ± 8 meter kemudian klik OK maka akan
kembali ke kotak dialog 88x / 823 Setting.

31
