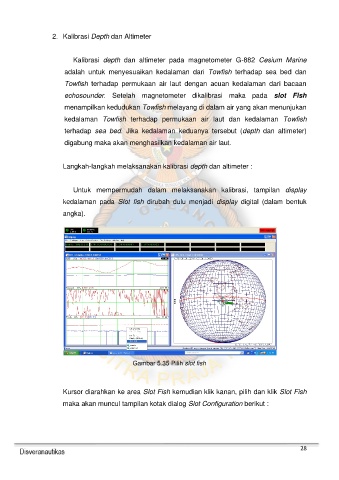

Page 28 - MAGNETOMETER G-882
P. 28
2. Kalibrasi Depth dan Altimeter
Kalibrasi depth dan altimeter pada magnetometer G-882 Cesium Marine
adalah untuk menyesuaikan kedalaman dari Towfish terhadap sea bed dan
Towfish terhadap permukaan air laut dengan acuan kedalaman dari bacaan
echosounder. Setelah magnetometer dikalibrasi maka pada slot Fish
menampilkan kedudukan Towfish melayang di dalam air yang akan menunjukan
kedalaman Towfish terhadap permukaan air laut dan kedalaman Towfish
terhadap sea bed. Jika kedalaman keduanya tersebut (depth dan altimeter)
digabung maka akan menghasilkan kedalaman air laut.
Langkah-langkah melaksanakan kalibrasi depth dan altimeter :
Untuk mempermudah dalam melaksanakan kalibrasi, tampilan display
kedalaman pada Slot fish dirubah dulu menjadi display digital (dalam bentuk
angka).
Gambar 5.35 Pilih slot fish
Kursor diarahkan ke area Slot Fish kemudian klik kanan, pilih dan klik Slot Fish
maka akan muncul tampilan kotak dialog Slot Configuration berikut :
