Page 16 - MBES Norbit
P. 16
d. Pengaturan hypack
Bagian berikut hanya menunjukkan satu dari banyak metode yang mungkin untuk
mengonfigurasi hypack untuk sonar Norbit. Diasumsikan bahwa referensi INS
digabungkan dengan titik referensi sonar. Offset vertikal harus diukur dari garis air ke
titik referensi sonar, dan merupakan offset yang sama untuk semua sistem (navigasi,
attitude, dan multibeam). Langkah-langkah pengaturan hypack yaitu
1). Buat projek baru
2). Kemudian seting geodesi
3). Konfigurasi Hardware Setting, masukan peralatan yang digunakan dalam
kegiatan survei, kemudian masukkan ukuran kapal di vassel shape. Hardware
setting dapat dilihat pada Gambar 5.

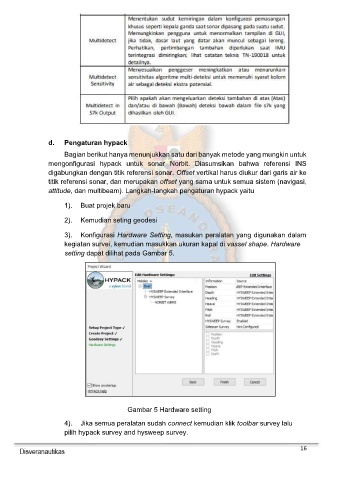

Gambar 5 Hardware setting
4). Jika semua peralatan sudah connect kemudian klik toolbar survey lalu
pilih hypack survey and hysweep survey.
16
