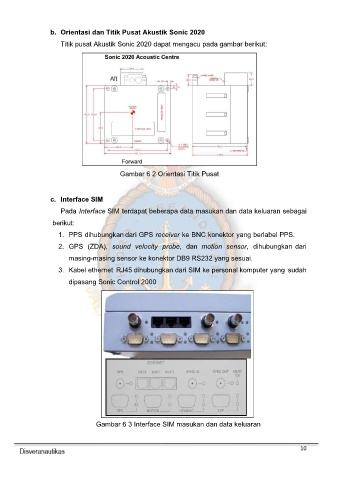

b. Orientasi dan Titik Pusat Akustik Sonic 2020
Titik pusat Akustik Sonic 2020 dapat mengacu pada gambar berikut:
Gambar 6 2 Orientasi Titik Pusat
c. Interface SIM
Pada Interface SIM terdapat beberapa data masukan dan data keluaran sebagai
berikut:
1. PPS dihubungkan dari GPS receiver ke BNC konektor yang berlabel PPS.
2. GPS (ZDA), sound velocity probe, dan motion sensor, dihubungkan dari
masing-masing sensor ke konektor DB9 RS232 yang sesuai.
3. Kabel ethernet RJ45 dihubungkan dari SIM ke personal komputer yang sudah
dipasang Sonic Control 2000
Gambar 6 3 Interface SIM masukan dan data keluaran
