P. 17

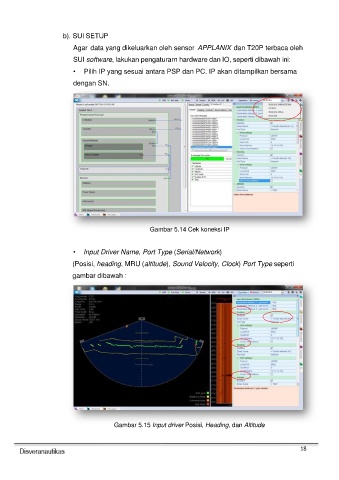

b). SUI SETUP
Agar data yang dikeluarkan oleh sensor APPLANIX dan T20P terbaca oleh
SUI software, lakukan pengaturarn hardware dan IO, seperti dibawah ini:
• Pilih IP yang sesuai antara PSP dan PC. IP akan ditampilkan bersama
dengan SN.
Gambar 5.14 Cek koneksi IP
• Input Driver Name, Port Type (Serial/Network)
(Posisi, heading, MRU (altitude), Sound Velocity, Clock) Port Type seperti
gambar dibawah :
Gambar 5.15 Input driver Posisi, Heading, dan Altitude
18
