Page 13 - Teledyne T20P

c). Pasangkan Receiver Sesuai dengan kode pada Mounting P (Port) / S

(Starboard)

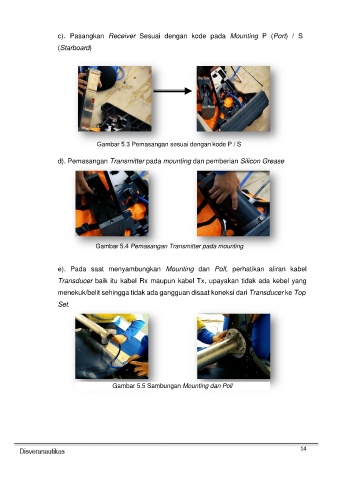

Gambar 5.3 Pemasangan sesuai dengan kode P / S

d). Pemasangan Transmitter pada mounting dan pemberian Silicon Grease

Gambar 5.4 Pemasangan Transmitter pada mounting

e). Pada saat menyambungkan Mounting dan Poll, perhatikan aliran kabel

Transducer baik itu kabel Rx maupun kabel Tx, upayakan tidak ada kebel yang
menekuk/belit sehingga tidak ada gangguan disaat koneksi dari Transducer ke Top

Set.

Gambar 5.5 Sambungan Mounting dan Poll

14
