Page 22 - MAGNETOMETER G-882

Setelah itu klik Close, kemudian klik Yes maka akan kembali ke tampilan kiotak

dialog GPS Display Properties. Kemudian klik Next maka akan menampilkan
kotak dialog Magnetometer Setup :

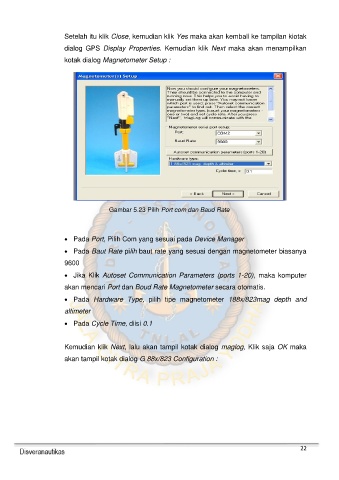

Gambar 5.23 Pilih Port com dan Baud Rate

• Pada Port, Pilih Com yang sesuai pada Device Manager
• Pada Baut Rate pilih baut rate yang sesuai dengan magnetometer biasanya

9600

• Jika Klik Autoset Communication Parameters (ports 1-20), maka komputer
akan mencari Port dan Boud Rate Magnetometer secara otomatis.

• Pada Hardware Type, pilih tipe magnetometer 188x/823mag depth and
altimeter

• Pada Cycle Time, diisi 0.1

Kemudian klik Next, lalu akan tampil kotak dialog maglog, Klik saja OK maka

akan tampil kotak dialog G 88x/823 Configuration :

22
