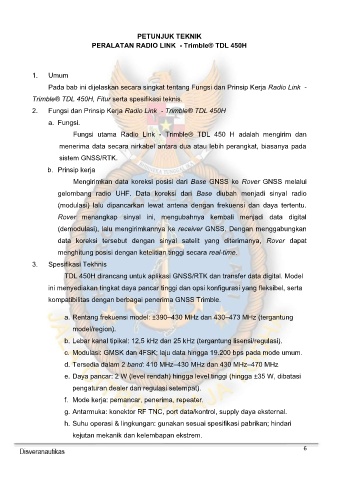

PETUNJUK TEKNIK
PERALATAN RADIO LINK - Trimble® TDL 450H

1. Umum
Pada bab ini dijelaskan secara singkat tentang Fungsi dan Prinsip Kerja Radio Link -

Trimble® TDL 450H, Fitur serta spesifikasi teknis.
2. Fungsi dan Prinsip Kerja Radio Link - Trimble® TDL 450H

a. Fungsi.

Fungsi utama Radio Link - Trimble® TDL 450 H adalah mengirim dan
menerima data secara nirkabel antara dua atau lebih perangkat, biasanya pada

sistem GNSS/RTK.

b. Prinsip kerja
Mengirimkan data koreksi posisi dari Base GNSS ke Rover GNSS melalui

gelombang radio UHF. Data koreksi dari Base diubah menjadi sinyal radio
(modulasi) lalu dipancarkan lewat antena dengan frekuensi dan daya tertentu.

Rover menangkap sinyal ini, mengubahnya kembali menjadi data digital
(demodulasi), lalu mengirimkannya ke receiver GNSS. Dengan menggabungkan

data koreksi tersebut dengan sinyal satelit yang diterimanya, Rover dapat
menghitung posisi dengan ketelitian tinggi secara real-time.

3. Spesifikasi Tekhnis

TDL 450H dirancang untuk aplikasi GNSS/RTK dan transfer data digital. Model
ini menyediakan tingkat daya pancar tinggi dan opsi konfigurasi yang fleksibel, serta

kompatibilitas dengan berbagai penerima GNSS Trimble.

a. Rentang frekuensi model: ±390–430 MHz dan 430–473 MHz (tergantung
model/region).

b. Lebar kanal tipikal: 12,5 kHz dan 25 kHz (tergantung lisensi/regulasi).
c. Modulasi: GMSK dan 4FSK; laju data hingga 19.200 bps pada mode umum.

d. Tersedia dalam 2 band: 410 MHz–430 MHz dan 430 MHz–470 MHz

e. Daya pancar: 2 W (level rendah) hingga level tinggi (hingga ±35 W, dibatasi
pengaturan dealer dan regulasi setempat).

f. Mode kerja: pemancar, penerima, repeater.
g. Antarmuka: konektor RF TNC, port data/kontrol, supply daya eksternal.

h. Suhu operasi & lingkungan: gunakan sesuai spesifikasi pabrikan; hindari

kejutan mekanik dan kelembapan ekstrem.

6
