Page 9 - Juknis DGPS R9 Trimble

Tombol untuk mencari
halaman berikutnya atau
Tombol Power sampingnya
seblumnya yang kita
lampu indikator DGPS
inginkan.

Tombol Untuk kembali ke Tombol untuk menampilkan
setting halaman seblumnya menampilkan kursor dan
geser kursor

Tombol untuk ke setting
halaman selanjunya

Konector Ant Gps Konecktor Modem untuk sambungan data
Lan, DB9/RS 232 dan Pewor supply
Konector Ant Radio Konector Lemo untuk sambungan
Link
data DB0?RS232 dan Power supply

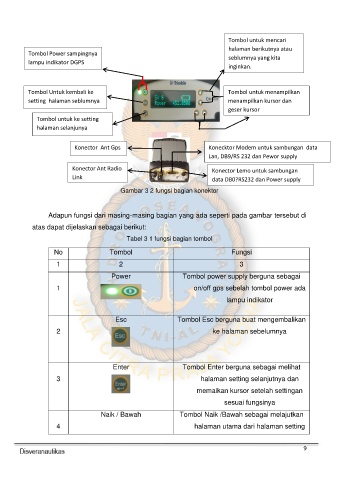

Gambar 3 2 fungsi bagian konektor

Adapun fungsi dari masing-masing bagian yang ada seperti pada gambar tersebut di

atas dapat dijelaskan sebagai berikut:

Tabel 3 1 fungsi bagian tombol
No Tombol Fungsi

1 2 3

Power Tombol power supply berguna sebagai
1 on/off gps sebelah tombol power ada
lampu indikator

Esc Tombol Esc berguna buat mengembalikan

2 ke halaman sebelumnya

Enter Tombol Enter berguna sebagai melihat
3 halaman setting selanjutnya dan

memaikan kursor setelah settingan
sesuai fungsinya

Naik / Bawah Tombol Naik /Bawah sebagai melajutkan

4 halaman utama dari halaman setting
