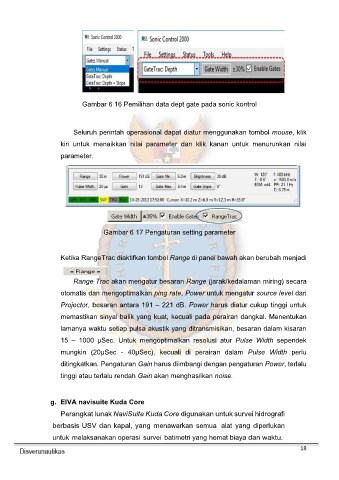

Gambar 6 16 Pemilihan data dept gate pada sonic kontrol
Seluruh perintah operasional dapat diatur menggunakan tombol mouse, klik
kiri untuk menaikkan nilai parameter dan klik kanan untuk menurunkan nilai
parameter.
Gambar 6 17 Pengaturan setting parameter
Ketika RangeTrac diaktifkan tombol Range di panel bawah akan berubah menjadi
Range Trac akan mengatur besaran Range (jarak/kedalaman miring) secara
otomatis dan mengoptimalkan ping rate, Power untuk mengatur source level dari
Projector, besaran antara 191 – 221 dB. Power harus diatur cukup tinggi untuk
memastikan sinyal balik yang kuat, kecuali pada perairan dangkal. Menentukan
lamanya waktu setiap pulsa akustik yang ditransmisikan, besaran dalam kisaran
15 – 1000 µSec. Untuk mengoptimalkan resolusi atur Pulse Width sependek
mungkin (20µSec - 40µSec), kecuali di perairan dalam Pulse Width perlu
ditingkatkan. Pengaturan Gain harus diimbangi dengan pengaturan Power, terlalu
tinggi atau terlalu rendah Gain akan menghasilkan noise.
g. EIVA navisuite Kuda Core
Perangkat lunak NaviSuite Kuda Core digunakan untuk survei hidrografi
berbasis USV dan kapal, yang menawarkan semua alat yang diperlukan
untuk melaksanakan operasi survei batimetri yang hemat biaya dan waktu.
