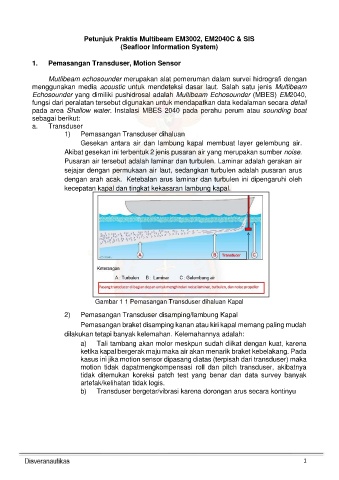

Page 8 - Juknis_EM_2040

Petunjuk Praktis Multibeam EM3002, EM2040C & SIS
(Seafloor Information System)

1. Pemasangan Transduser, Motion Sensor

Mutlibeam echosounder merupakan alat pemeruman dalam survei hidrografi dengan
menggunakan media acoustic untuk mendeteksi dasar laut. Salah satu jenis Multibeam
Echosounder yang dimiliki pushidrosal adalah Multibeam Echosounder (MBES) EM2040,
fungsi dari peralatan tersebut digunakan untuk mendapatkan data kedalaman secara detail
pada area Shallow water. Instalasi MBES 2040 pada perahu perum atau sounding boat
sebagai berikut:
a. Transduser
1) Pemasangan Transduser dihaluan
Gesekan antara air dan lambung kapal membuat layer gelembung air.
Akibat gesekan ini terbentuk 2 jenis pusaran air yang merupakan sumber noise.
Pusaran air tersebut adalah laminar dan turbulen. Laminar adalah gerakan air
sejajar dengan permukaan air laut, sedangkan turbulen adalah pusaran arus
dengan arah acak. Ketebalan arus laminar dan turbulen ini dipengaruhi oleh
kecepatan kapal dan tingkat kekasaran lambung kapal.

Gambar 1 1 Pemasangan Transduser dihaluan Kapal

2) Pemasangan Transduser disamping/lambung Kapal
Pemasangan braket disamping kanan atau kiri kapal memang paling mudah
dilakukan tetapi banyak kelemahan. Kelemahannya adalah:
a) Tali tambang akan molor meskpun sudah diikat dengan kuat, karena
ketika kapal bergerak maju maka air akan menarik braket kebelakang. Pada
kasus ini jika motion sensor dipasang diatas (terpisah dari transduser) maka
motion tidak dapatmengkompensasi roll dan pitch transduser, akibatnya
tidak ditemukan koreksi patch test yang benar dan data survey banyak
artefak/kelihatan tidak logis.
b) Transduser bergetar/vibrasi karena dorongan arus secara kontinyu

1
